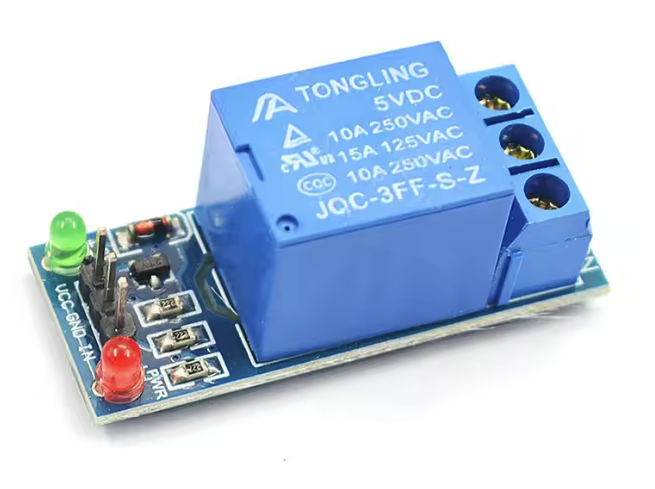

وحدة ريليه (Relay Module) بقناة واحدة تعمل بجهد 5V أو 12V، ومصممة للتحكم بالأجهزة الكهربائية باستخدام متحكمات مثل Arduino أو PIC و AVR وغيرها.
🔌 ما هو هذا المنتج؟
هي لوحة إلكترونية تحتوي على ريليه واحد (مفتاح كهربائي ميكانيكي) يمكنه تشغيل أو إيقاف أجهزة تعمل بجهد عالي (مثل 220V) باستخدام إشارة صغيرة من المتحكم.
⚙️ المواصفات الأساسية
- عدد القنوات: 1 (ريليه واحد)
- جهد التشغيل: 5V أو 12V (حسب النسخة)
- نوع التفعيل: Low Level Trigger (يعمل عند إشارة LOW)
- يدعم: PIC / AVR / DSP / ARM / Arduino
- قدرة التحمل: غالبًا حتى 10A عند 250V AC أو 30V DC
🔧 كيف يعمل؟
- عندما ترسل إشارة LOW (0V) من المتحكم → الريليه يشتغل
- عندما ترسل HIGH (5V) → الريليه يفصل
💡 هذا عكس بعض الوحدات (High Trigger)، لذلك انتبه في البرمجة.
🧩 مكونات الوحدة
- ريليه (Relay)
- ترانزستور للتحكم
- دايود حماية
- LED مؤشر (يضيء عند التشغيل)
- أطراف التوصيل
🔌 أطراف التوصيل
جهة التحكم:
- VCC → 5V أو 12V
- GND → الأرضي
- IN → إشارة التحكم من المتحكم
جهة الحمل:
- COM → المشترك
- NO (Normally Open) → مفتوح افتراضيًا
- NC (Normally Closed) → مغلق افتراضيًا
⚡ مثال الاستخدام
تقدر تستخدمه لـ:
- تشغيل لمبة 220V
- تشغيل مروحة أو مضخة
- التحكم بأجهزة منزلية
- مشاريع المنزل الذكي
