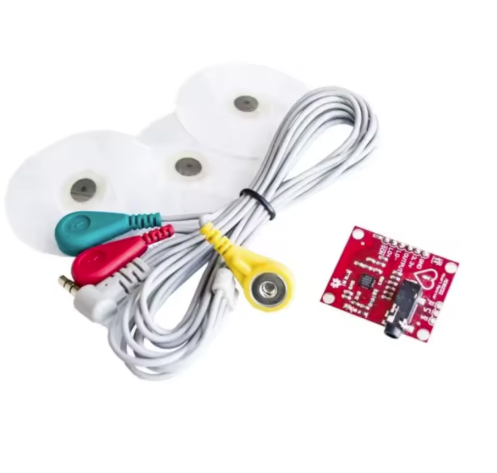

AD8232
يُعد AD8232 وحدة متكاملة منخفضة استهلاك الطاقة لمعالجة الإشارات، ومصممة خصيصًا لتطبيقات تخطيط القلب الكهربائي (ECG) وقياس الإشارات الحيوية الأخرى. يتم تصنيعه بواسطة شركة Analog Devices، ويوفر وظائف أساسية مثل تضخيم الإشارة، والترشيح، وتوليد المرجع لربط أقطاب ECG مع محولات الإشارة التناظرية إلى الرقمية أو المتحكمات الدقيقة.
يُستخدم هذا المتكامل على نطاق واسع في الأجهزة الصحية المحمولة والقابلة للارتداء.
🔑 معلومات أساسية
- الشركة المصنعة: Analog Devices
- الوظيفة: معالجة إشارات تخطيط القلب والإشارات الحيوية
- جهد التشغيل: من 2.0 إلى 3.5 فولت
- استهلاك التيار النموذجي: حوالي 170 ميكروأمبير
- نوع الحزمة: 20 طرف (LFCSP)
⚙️ التصميم وطريقة العمل
يحتوي AD8232 على:
- مضخم قياسي (Instrumentation Amplifier)
- دائرة قيادة الساق اليمنى (RLD)
- مضخم عملياتي لتوليد المرجع والترشيح
تم تحسينه لاستخراج الإشارات الحيوية الصغيرة (مثل إشارات ECG) حتى في وجود:
- جهد مشترك عالي
- تشويش ناتج عن الحركة
كما أن وجود مرشحات تمرير عالي ومنخفض مدمجة يساعد على تبسيط تصميم الدوائر وتقليل عدد المكونات الخارجية المطلوبة.
🧠 التطبيقات الشائعة
يُستخدم في:
- أجهزة تتبع اللياقة البدنية
- أجهزة قياس نبض القلب
- أجهزة تخطيط القلب المحمولة
وبفضل استهلاكه المنخفض للطاقة وحجمه الصغير، فهو مناسب جدًا للأنظمة التي تعمل بالبطارية.
كما أن الوحدات التطويرية التي تحتوي عليه تدعم الاتصال بسهولة مع متحكمات مثل Arduino و Raspberry Pi، مما يسهل تطوير المشاريع بسرعة.
🚀 الأداء والميزات
- خرج Rail-to-Rail لتحقيق أقصى مدى ديناميكي
- دعم اكتشاف فصل الأقطاب (Lead-off Detection) لضمان التوصيل الصحيح
- إمكانية ضبط المرشحات باستخدام مقاومات ومكثفات خارجية
- رفض عالي للإشارة المشتركة (CMRR)
- ضوضاء منخفضة لقياس دقيق حتى في البيئات المليئة بالتشويش
🔧 التكامل والتقييم
توفر شركة Analog Devices:
- لوحات تقييم جاهزة
- ملاحظات تطبيقية (Application Notes)
لمساعدة المهندسين على دمج AD8232 في الأجهزة الطبية والاستهلاكية، مع توضيح أفضل طرق:
- ضبط المرشحات
- تقليل تأثير الحركة
- تقليل تشويش خطوط الكهرباء
🧠 الاستخدامات
- 🏥 مشاريع طبية وتعليمية
- ❤️ مراقبة نبض القلب
- 📊 تحليل الإشارات الحيوية
- 🤖 مشاريع الصحة الذكية (Health Tech)
- 🎓 تجارب طلابية في الهندسة الطبية
🔌 طريقة التوصيل
- VCC → 3.3V أو 5V
- GND → الأرضي
- OUTPUT → مدخل Analog في Arduino
- توصيل الأقطاب بجسم الإنسان حسب الإرشادات
⚠️ ملاحظات مهمة
- هذه الوحدة ليست جهازًا طبيًا معتمدًا للتشخيص
- يجب استخدامها لأغراض تعليمية وتجريبية فقط
- تأكد من التوصيل الصحيح لتجنب تشويش الإشارة
⭐ لماذا تختار هذا المنتج؟
إذا كنت مهتمًا بمجال الهندسة الطبية الحيوية أو ترغب في بناء مشروع يقيس نبض القلب، فإن هذه المجموعة توفر لك حلاً عمليًا وسهل الاستخدام مع دقة ممتازة.
