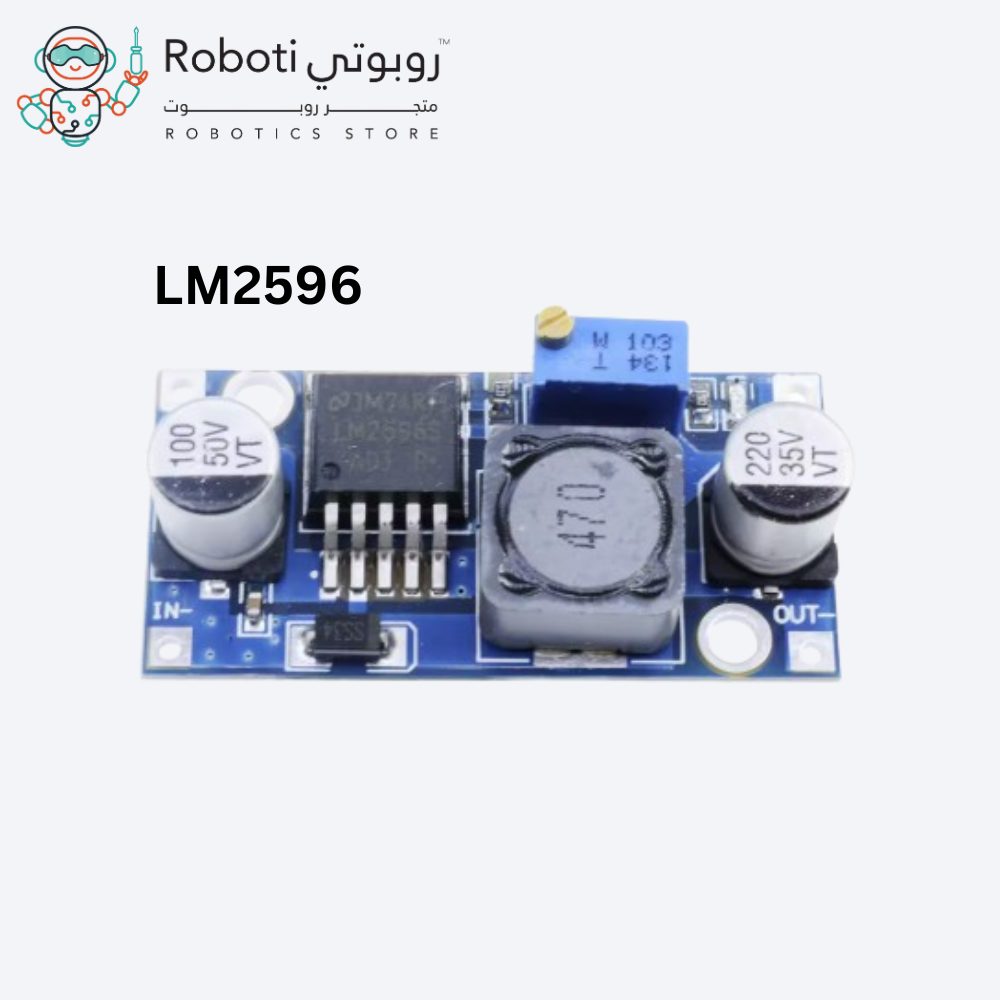

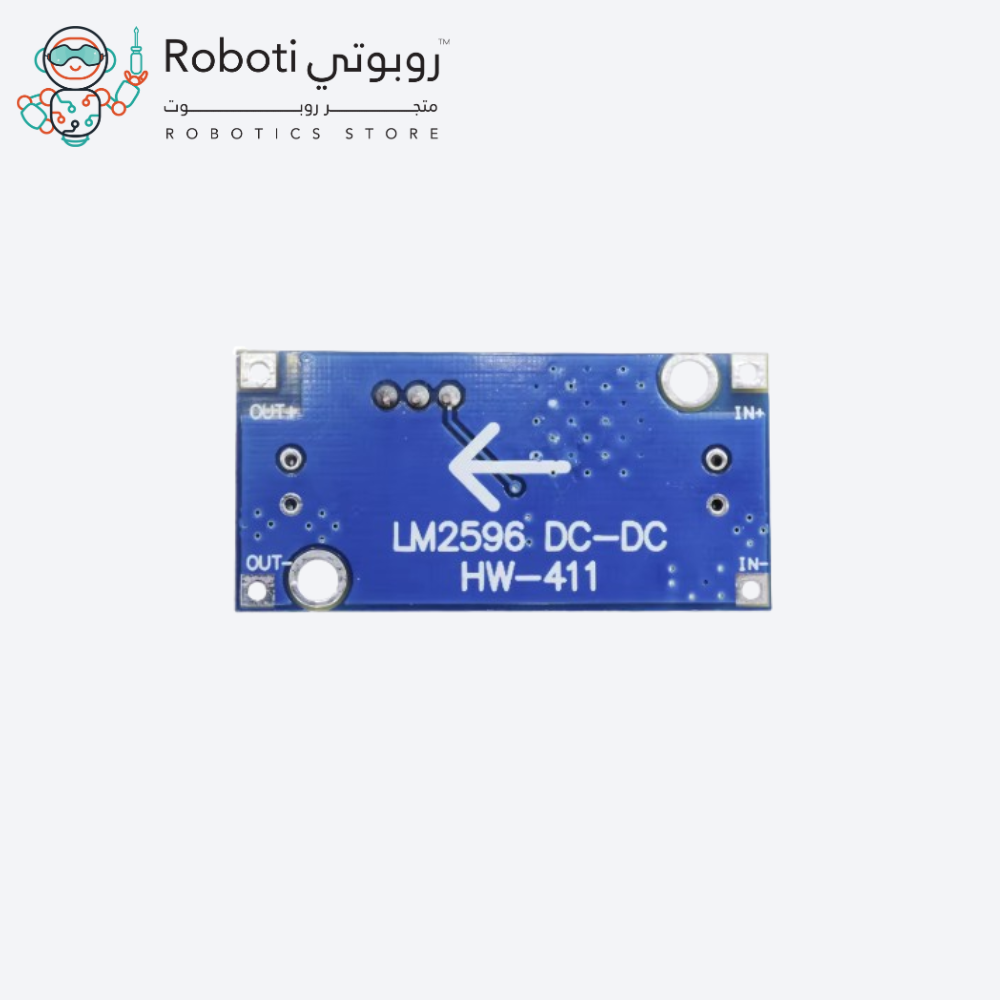

وحدة خافض جهد (Buck Converter) تعتمد على شريحة LM2596، وهي من أشهر وحدات تنظيم الجهد في المشاريع الإلكترونية. إليك وصفًا واضحًا ومفصلًا لها:
🔌 ما هو هذا المنتج؟
هو محوّل DC-DC خافض للجهد (Step-Down)، يعني أنه يأخذ جهدًا كهربائيًا أعلى ويحوّله إلى جهد أقل بشكل مستقر.
⚙️ المواصفات الأساسية
- جهد الإدخال (Input): من 3.2V إلى 35V
- جهد الإخراج (Output): قابل للتعديل من 1.25V إلى 35V
- نوع التحويل: خافض (Buck) فقط (لا يرفع الجهد)
- التيار الأقصى: عادة حتى 2A–3A (حسب التبريد)
- الكفاءة: تصل إلى 90% تقريبًا
- بدون شاشة: يعني لا يوجد عرض رقمي للجهد، يتم القياس بملتيميتر
🔧 كيف يعمل؟
يعتمد على مبدأ تنظيم الجهد عبر التقطيع (Switching Regulator)، حيث يقوم بتقليل الجهد بكفاءة عالية مقارنة بالمنظمات الخطية (Linear Regulators) التي تهدر طاقة كحرارة.
🎛️ طريقة الاستخدام
- توصل الجهد الداخل إلى أطراف IN+ و IN-
- تأخذ الجهد الخارج من OUT+ و OUT-
- تستخدم مقاومة متغيرة (Potentiometer) صغيرة لضبط الجهد الخارج
- تقيس الجهد باستخدام ملتيميتر حتى تصل للقيمة المطلوبة
📦 الاستخدامات الشائعة
- تشغيل Arduino أو Raspberry Pi من بطارية
- شحن الهواتف أو الأجهزة الصغيرة
- مشاريع الطاقة الشمسية
- دوائر إلكترونية تحتاج جهد ثابت أقل من المصدر
⚠️ ملاحظات مهمة
- لا يمكنه رفع الجهد (فقط يخفضه)
- يفضل إضافة مشتت حراري إذا استخدمت تيار عالي
- يجب ضبط الجهد قبل توصيل الجهاز لتجنب تلفه
👍 مميزاته
- رخيص وسهل الاستخدام
- كفاءة عالية
- حجم صغير مناسب للمشاريع
- لا يحتوي شاشة لعرض الجهد
- يحتاج قياس خارجي
- قد يولد ضوضاء كهربائية بسيطة (Switching Noise)
